BOKEN
服飾雜貨試驗(yàn)項(xiàng)目簡(jiǎn)介
鞋帶強(qiáng)度試驗(yàn)（紡檢法）
「目的」：
穿著時(shí)，如果鞋帶突然間斷了，極易導(dǎo)致跌倒等重大事故發(fā)生。因此，紡檢對(duì)涼鞋鞋帶強(qiáng)度進(jìn)行試驗(yàn)檢測(cè)以及評(píng)價(jià)。
「方法」：
引用規(guī)格：紡檢法
根據(jù)各種鞋帶的形狀，插入相應(yīng)的拉伸用夾具，使用時(shí)沿涼鞋受力方向固定試樣。設(shè)定拉伸速度為100mm/min，測(cè)定斷裂時(shí)的最大荷重，確認(rèn)斷裂狀態(tài)。
【判定基準(zhǔn)】 紡檢基準(zhǔn) 単位：N
| 前片鞋帶/夾腳型(后)/人字拖型(后) | 450(300)以上 |
| 后片?踝部鞋帶 | 200以上 |
| 夾腳型（第二腳趾） | 150以上 |
| 人字拖型(前) | 200(150)以上 |
| 前片鞋帶〔洗浴用?沙灘涼鞋〕 | 200以上 |
| 前人字拖(沙灘涼鞋) | 100以上 |
| 后人字拖(沙灘涼鞋) | 200以上 |
| 拖鞋 | 300以上 |
（）內(nèi)的基準(zhǔn)值適用于公稱(chēng)尺寸未滿(mǎn)19cm的

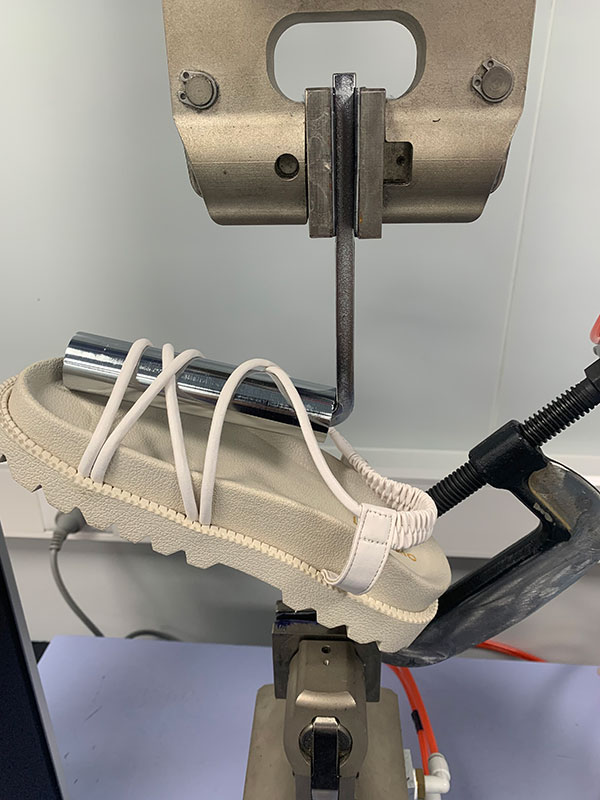

【試驗(yàn)的狀態(tài)】
鞋底的剝離試驗(yàn) (JIS T 8101準(zhǔn)用)
「目的」：
穿著中，鞋底容易脫落的話(huà)，會(huì)導(dǎo)致意想不到的事故發(fā)生。因此，紡檢對(duì)鞋面和底材之間的粘合強(qiáng)度進(jìn)行試驗(yàn)檢測(cè)和評(píng)價(jià)。
「方法」：
引用規(guī)格：JIS T 8101 準(zhǔn)用
將鞋前端鞋面與鞋接著部進(jìn)行剝離，用夾具抓住鞋面及腳尖鞋底部，設(shè)定100mm/min的拉伸速度向相反的方向進(jìn)行拉伸，從腳尖開(kāi)始記錄每2cm的強(qiáng)力，計(jì)算平均值、最小值。
【判定基準(zhǔn)】 紡檢基準(zhǔn) 単位：N
| ? | 男士鞋 | 女士?兒童鞋 | 男士涼鞋?木屐 | 女士?兒童涼鞋?木屐 | 拖鞋 |
| 平均值 | 120以上 | 80以上 | 100以上 | 70以上 | 25以上 |
| 最小值 | 80以上 | 50以上 | 60以上 | 40以上 | ― |

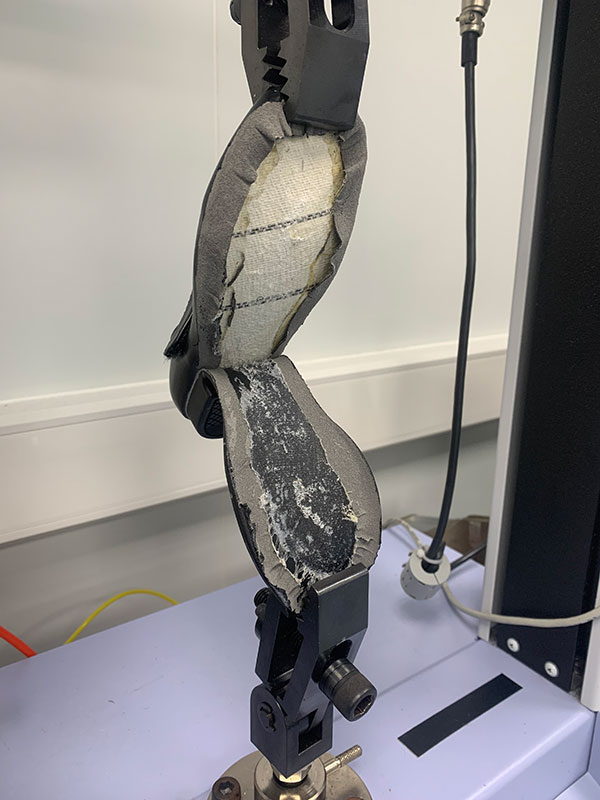

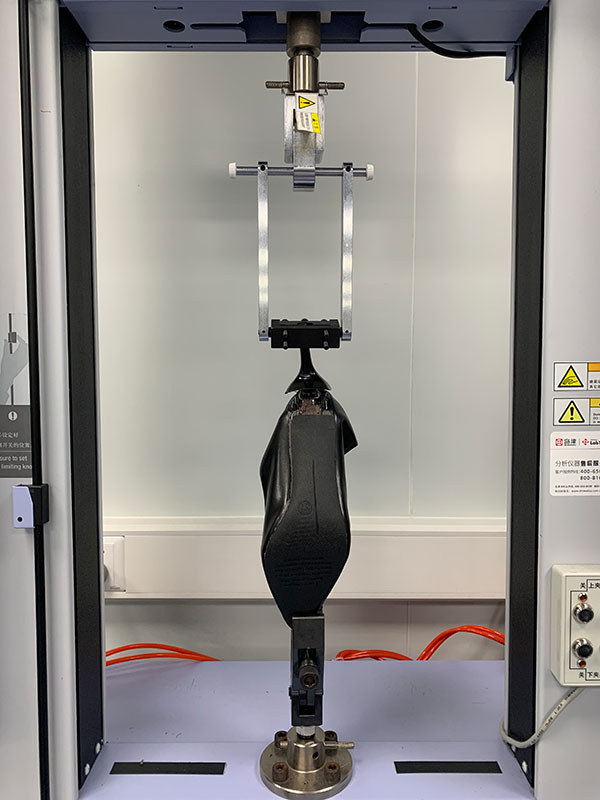

【試驗(yàn)的狀態(tài)】
箱包把手、拉桿拉伸強(qiáng)度試驗(yàn)
「目的」：
箱包的把手強(qiáng)度試驗(yàn)是評(píng)價(jià)包帶強(qiáng)度以及安全性的試驗(yàn)。可以事前確認(rèn)包的把手會(huì)否發(fā)生斷裂而導(dǎo)致事故或者糾紛的發(fā)生。拉桿箱也可以實(shí)施該試驗(yàn)。
「方法」：
把手及拉桿的拉伸強(qiáng)度：紡檢法
普通箱包（把手的拉伸強(qiáng)度）
固定住試料，將各個(gè)把手用定速伸長(zhǎng)型的拉力試驗(yàn)機(jī)以100mm/min的拉伸速度進(jìn)行拉伸，測(cè)定縫合部位斷裂、提把斷裂等異常發(fā)生時(shí)的荷重
【判定標(biāo)準(zhǔn)】（紡檢基準(zhǔn)）
容量未滿(mǎn)20升
（容量×1.0×10）Ｎ以上（紡檢基準(zhǔn)）
容量20升以上
300Ｎ以上（紡檢基準(zhǔn)）

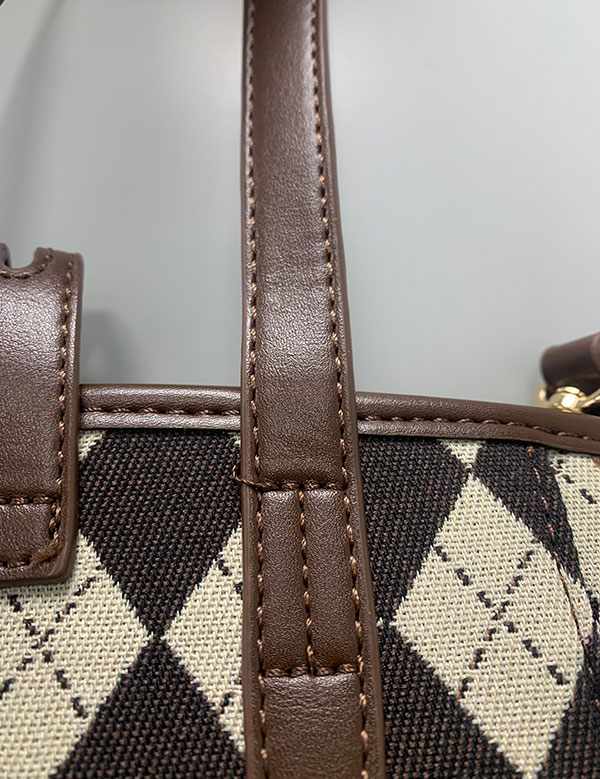

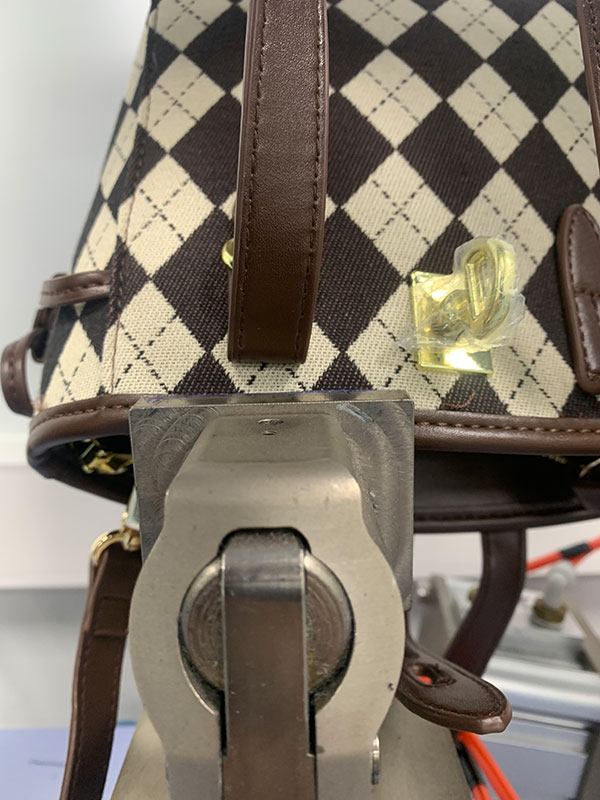

【試驗(yàn)的狀態(tài)】
拉桿箱（拉桿的拉伸強(qiáng)度）
制品的狀態(tài)或者將把手部分切斷固定，依次將各把手放置于試驗(yàn)機(jī)上進(jìn)行破壞試驗(yàn)，最大拉伸至1000N，測(cè)定最大強(qiáng)力。
【判定基準(zhǔn)】
（容量×1.5×10）Ｎ以上
上限為1000N （紡檢基準(zhǔn)）

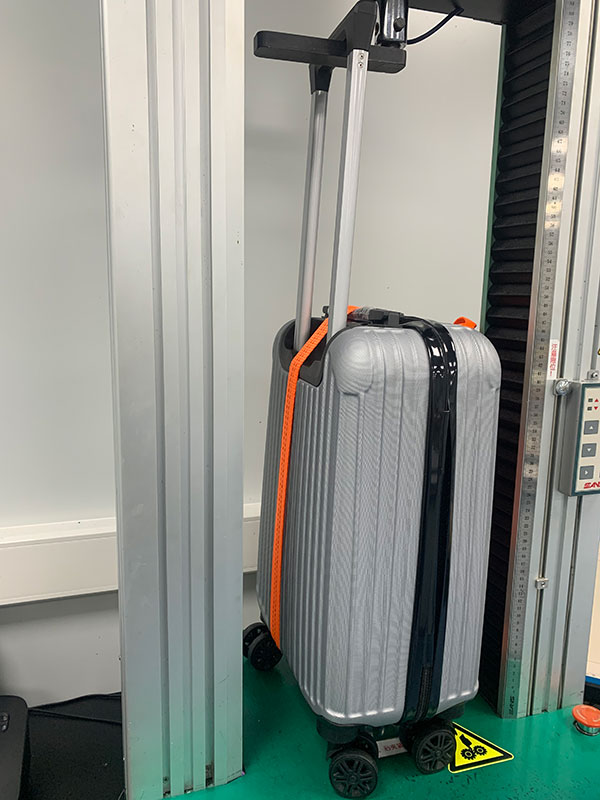

【試驗(yàn)的狀態(tài)】
拉桿箱行走試驗(yàn) (CPSA 0014)
「目的」：
拉桿箱的拉桿及走輪等在反復(fù)使用過(guò)程中可能會(huì)發(fā)生破損，導(dǎo)致發(fā)生意想不到的事故或者投訴。因此，紡檢對(duì)于拉桿箱的實(shí)用性能進(jìn)行試驗(yàn)驗(yàn)證，方法是在有障礙物的滾輪上實(shí)施拉桿箱行走耐久性試驗(yàn)。
「方法」：
引用規(guī)格：SG CPSA 0014
在箱體內(nèi)放入相當(dāng)于載重112%重量的荷重，然后將走輪放置于滾筒上，箱體保持50°傾斜，使?jié)L輪以100回/min的速度連續(xù)旋轉(zhuǎn)60分鐘。
| ? 箱包容量 | ?建議荷重 |
| ～20L未滿(mǎn) | ?10kg |
| ?20L以上～50L未滿(mǎn) | ? 20kg |
| 50L以上 | ?30kg |

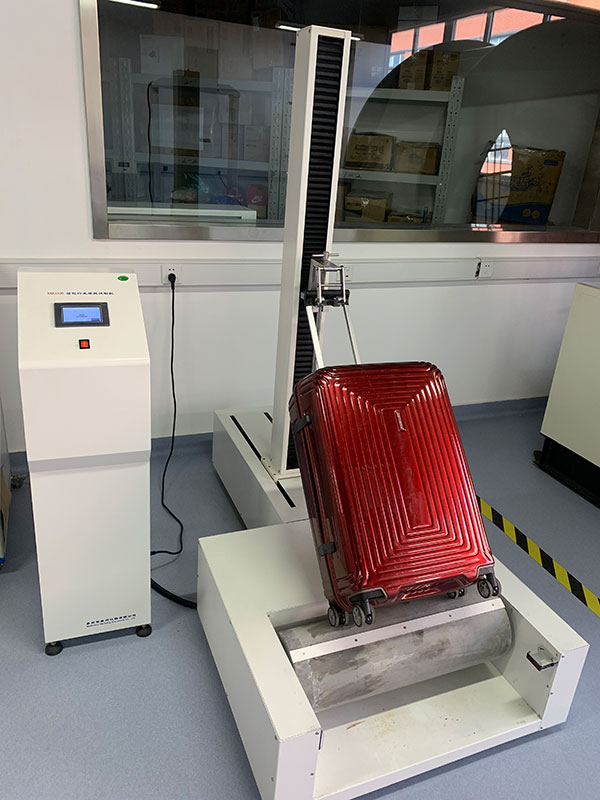

【試驗(yàn)的狀態(tài)】
【判定標(biāo)準(zhǔn)】
各零部件有無(wú)破損、脫落以及使用上的障礙及變形等。（紡檢基準(zhǔn)）
腰帶的綜合拉伸強(qiáng)度（JIS L 1096準(zhǔn)用）
「目的」：
由于穿著或者反復(fù)使用而導(dǎo)致產(chǎn)品被拉伸斷裂，發(fā)生意想不到的事故或者投訴。因此，紡檢以腰帶扣為中心實(shí)施制品的拉伸強(qiáng)度試驗(yàn)，并進(jìn)行評(píng)價(jià)。
「方法」：
引用規(guī)格：JIS L 1096準(zhǔn)用
按照試料的使用狀態(tài)，將試料系成環(huán)狀（皮帶孔設(shè)定在中央），以帶扣為中心剪取試驗(yàn)片（30cm），使用定速伸長(zhǎng)型拉伸試驗(yàn)機(jī)，設(shè)置抓持間隔20cm、拉伸速度100mm/min進(jìn)行拉伸，測(cè)定斷裂時(shí)的強(qiáng)度。
【判定標(biāo)準(zhǔn)】
100Ｎ以上(紡檢基準(zhǔn))

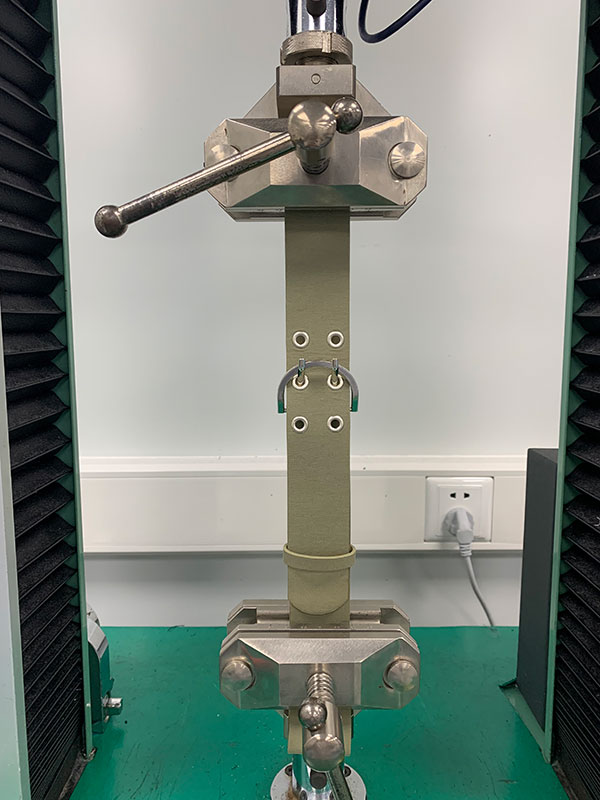

【試驗(yàn)的狀態(tài)】
拉鏈負(fù)荷拉次試驗(yàn)
「目的」：
衣料品和包等服飾雜貨品，拉鏈反復(fù)開(kāi)合的過(guò)程中，鏈牙的咬合不良、受損，有可能會(huì)導(dǎo)致發(fā)生投訴。因此，紡檢對(duì)于拉鏈的反復(fù)開(kāi)合耐久性進(jìn)行了試驗(yàn)驗(yàn)證，通過(guò)負(fù)荷拉次來(lái)評(píng)價(jià)拉鏈的鏈牙耐久性試驗(yàn)。
「方法」：
引用規(guī)格：JIS S 3015
從橫向和縱向兩個(gè)方向分別施加規(guī)定的荷重，儀器往復(fù)頻率30雙次/分，行程75mm，開(kāi)閉角度：開(kāi)30°，閉60°，反復(fù)進(jìn)行500回開(kāi)閉動(dòng)作。試料尺寸200mm以上。
【判定標(biāo)準(zhǔn)】
開(kāi)閉動(dòng)作500回后拉鏈無(wú)異常?

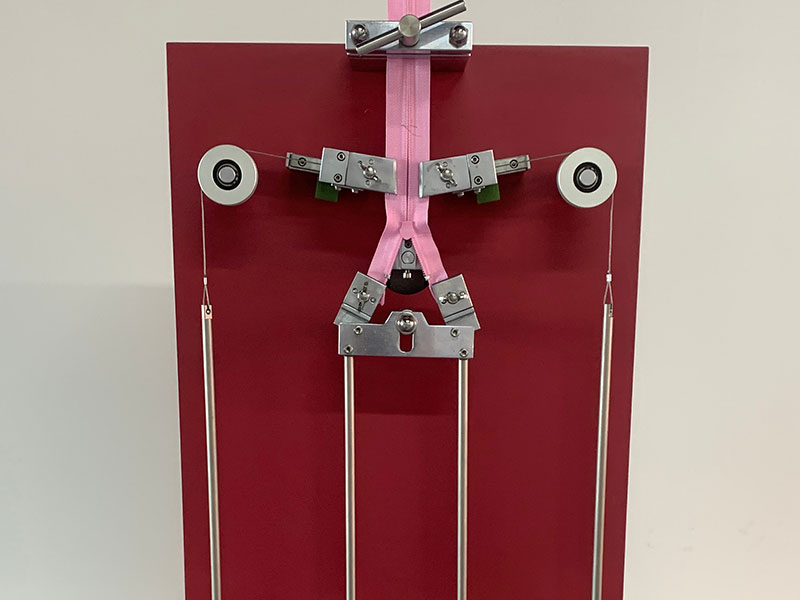

【試驗(yàn)的狀態(tài)】
傘的面料試驗(yàn)
「目的」：
為了驗(yàn)證傘具是否具有一般品質(zhì)性能，對(duì)面料進(jìn)行防水試驗(yàn)（拒水性）、染色堅(jiān)牢度、尺寸變化率、物理性能及功能性試驗(yàn)檢測(cè)。
「方法」：
引用規(guī)格：紡檢基準(zhǔn)/JIS S 4020:1994/JUPA基準(zhǔn)
1. 防水試驗(yàn)
拒水性： JIS L 1092（噴淋法）
2. 染色堅(jiān)牢度
耐光性： JIS L 0842（第3露光法）
水堅(jiān)牢度： JIS L 0846-1992 B法。但是，復(fù)合試樣試驗(yàn)管保持時(shí)間需要依據(jù)標(biāo)準(zhǔn)要求設(shè)定，一般3h~4h。
耐摩擦度： JIS L 0849 Ⅱ型
升華堅(jiān)牢度： JIS L 0854
3.尺寸變化率
尺寸變化率： JIS L 1096［A法(常溫水浸漬法)］
4. 物理性能
（1）纖維素材的面料：纖維面料的拉伸斷裂強(qiáng)度試驗(yàn)方法參考JIS L 1096［A法(條樣法)］
?。?）塑料材料的面料：取3塊試樣，固定一端，將另一端懸掛施加1kg的荷重（包含固定夾具的重量），保持1min后，目視判斷試樣有無(wú)龜裂、斷裂發(fā)生。
5. 紫外線(xiàn)遮蔽率
實(shí)施防止紫外線(xiàn)加工的面料需要進(jìn)行紫外線(xiàn)遮蔽率的測(cè)定，試驗(yàn)方法引用規(guī)格JIS L 1925。
BOKEN
日用品試驗(yàn)項(xiàng)目簡(jiǎn)介
耐熱耐冷試驗(yàn)
「目的」：
以家庭用品品質(zhì)表示法需要表示的合成樹(shù)脂加工品為首，各種各樣的項(xiàng)目需要實(shí)施耐熱?耐冷試驗(yàn)。主要針對(duì)其是否發(fā)生變形?變色進(jìn)行評(píng)價(jià)。
「方法」：
實(shí)施可能溫度：-40℃～250℃
以JIS S 2029等為基準(zhǔn)，通常每1個(gè)溫度條件處理1小時(shí)的情況較多。根據(jù)依賴(lài)者指定的方法，變更處理時(shí)間也可以實(shí)施。

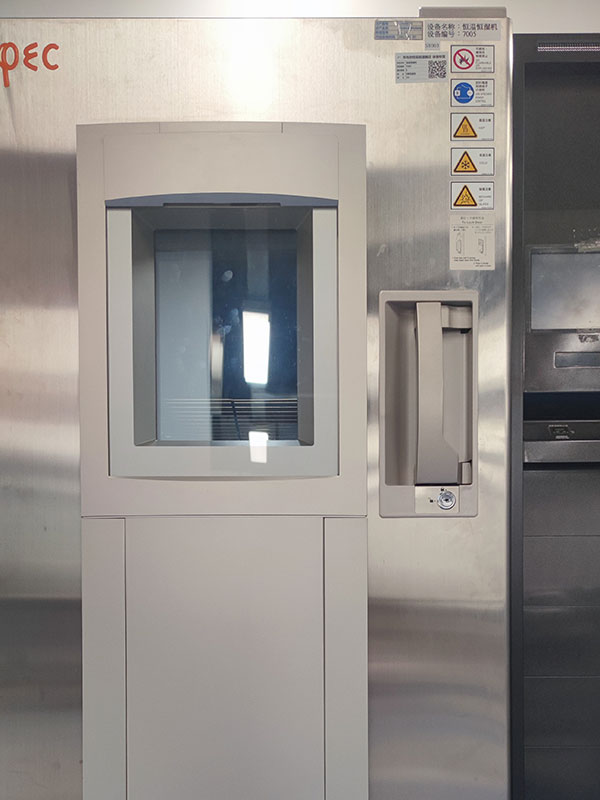

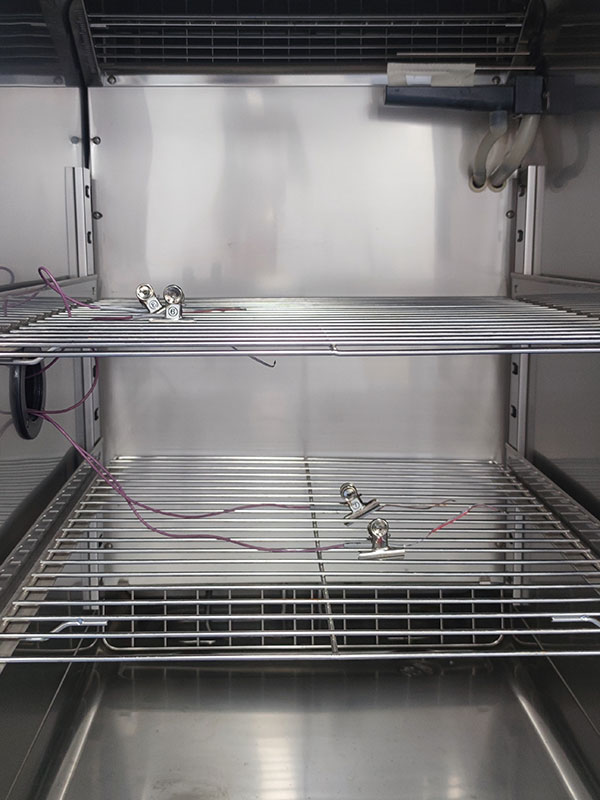

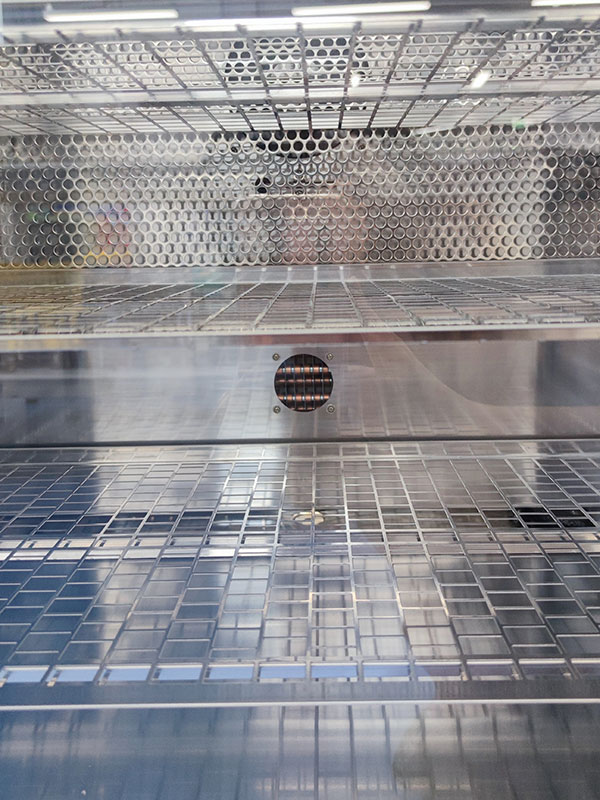

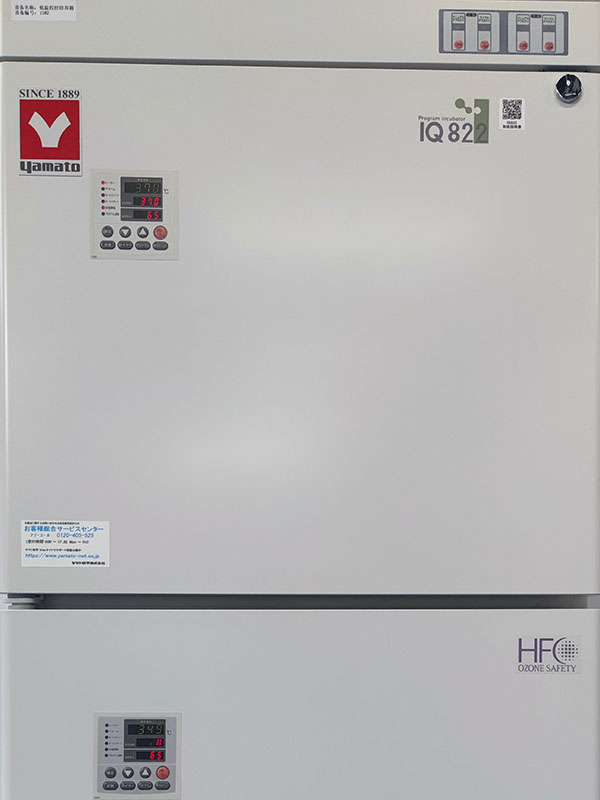

恒溫恒濕機(jī)
恒溫恒濕機(jī)是指能夠控制庫(kù)內(nèi)溫度?濕度環(huán)境，將試樣放置于各種溫濕度環(huán)境下進(jìn)行試驗(yàn)的設(shè)備。并且，可以根據(jù)時(shí)間改變溫濕度變化，進(jìn)行循環(huán)試驗(yàn)。
試驗(yàn)依賴(lài)?yán)?/strong>
確認(rèn)聚丙烯薄膜袋的耐冷溫度「-40℃」是否有問(wèn)題
【試驗(yàn)方法】
-40℃的低溫槽的庫(kù)內(nèi)放置1小時(shí)后，取出試樣，常溫放置2小時(shí)后確認(rèn)功能有無(wú)異常，是否發(fā)生明顯變形。
進(jìn)口的鞋子，鞋底發(fā)生了變色
【再現(xiàn)試驗(yàn)】
實(shí)施高溫多濕的情況下的環(huán)境試驗(yàn)（通稱(chēng)：叢林試驗(yàn)），鞋幫的顏色移染到了鞋底
木質(zhì)椅子在運(yùn)輸中發(fā)生了翹曲
【再現(xiàn)試驗(yàn)】
制品狀態(tài)放入庫(kù)內(nèi)，實(shí)施能再現(xiàn)運(yùn)輸集裝箱的高溫多濕狀態(tài)的環(huán)境試驗(yàn)，座板發(fā)生翹曲。
耐荷重試驗(yàn)（籃、框等）
「目的」：
日常生活中使用的籃、框等，在使用承重過(guò)程中如果發(fā)生破損，極有可能造成投訴，為了評(píng)價(jià)該物品在使用時(shí)的承重能力，紡檢對(duì)此進(jìn)行試驗(yàn)及評(píng)價(jià)。
「方法」：
JIS S 2032：1995準(zhǔn)用。
根據(jù)試樣耐荷重表示在試樣底部均勻的放入相應(yīng)重量的荷重，將兩側(cè)把手懸掛狀態(tài)放置5分鐘后，檢查試樣吊環(huán)、主體等各部件有無(wú)破損、松動(dòng)、影響使用等變形的異常發(fā)生。
判定基準(zhǔn)
試樣吊環(huán)、主體等各部件無(wú)破損、松動(dòng)、影響使用等變形的異常發(fā)生。
溫度測(cè)定試驗(yàn)
「目的」：
具有保溫、保冷效果的包、水杯等，有必要驗(yàn)證在指定環(huán)境下經(jīng)過(guò)一段時(shí)間后的溫度變化。青島紡檢進(jìn)行保溫、保冷試驗(yàn)檢測(cè)和各種溫度測(cè)定評(píng)價(jià)。
「方法」：

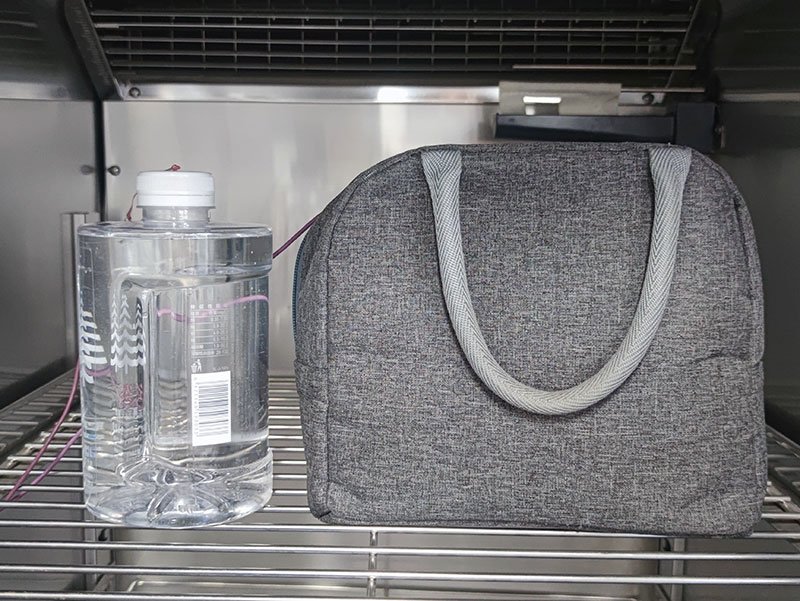

包的溫度測(cè)定（保溫?保冷效果）
將加入熱水或者涼水的塑料瓶（2L）升溫（降溫）后，裝入帶有保溫（保冷）效果的檢測(cè)試樣中，放置于設(shè)定了指定溫度的恒溫恒濕機(jī)內(nèi)。通過(guò)溫度傳感器，測(cè)定180min（3h）時(shí)間內(nèi)塑料瓶?jī)?nèi)的水溫變化。

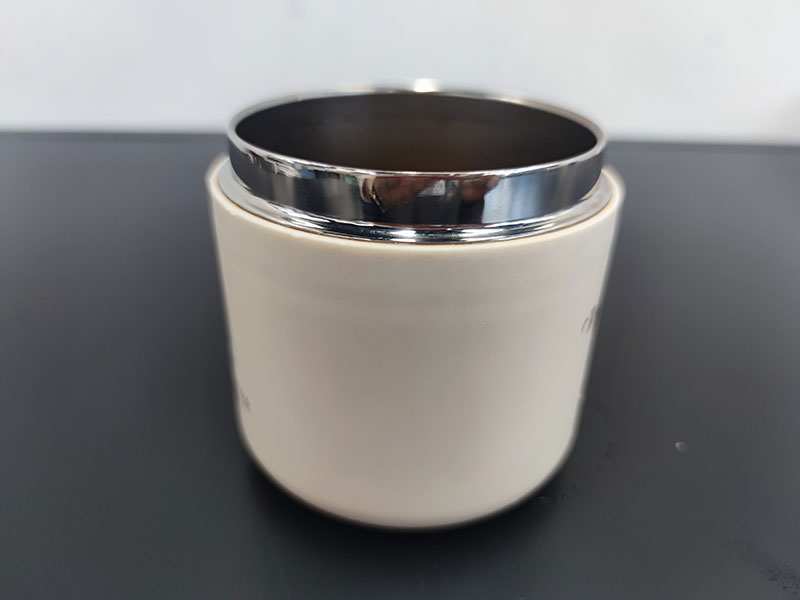

水杯的溫度測(cè)定（保溫?保冷效力）--JIS S 2006準(zhǔn)用
將檢測(cè)試樣在室溫20℃的接近無(wú)風(fēng)狀態(tài)的試驗(yàn)環(huán)境中開(kāi)蓋放置2小時(shí)以上，杯口1cm下位置加入95℃熱水或者4℃以下的涼水，在標(biāo)準(zhǔn)環(huán)境（溫度20℃、濕度65%）下放置1小時(shí)后測(cè)定溫度。
判定基準(zhǔn)
通過(guò)試驗(yàn)數(shù)據(jù)記錄，判斷一定時(shí)間后的溫度變化，評(píng)價(jià)是否具有保溫、保冷效果。
密著性試驗(yàn)（轉(zhuǎn)移污染性試驗(yàn)）
「目的」：
地墊、地毯等鋪在地板上，經(jīng)過(guò)長(zhǎng)時(shí)間的使用，可能導(dǎo)致地板發(fā)生卷翹、污染、黏著、按壓痕跡等異常。作為事前驗(yàn)證，紡檢對(duì)地墊、地毯進(jìn)行密著性試驗(yàn)（轉(zhuǎn)移污染性試驗(yàn)）的品質(zhì)確認(rèn)。
「方法」：
將試樣放置在對(duì)象面用的地板材料上，從上面施加負(fù)荷使其緊貼的狀態(tài)。將試樣放入設(shè)定為60℃、90%RH的恒溫恒濕機(jī)內(nèi)，經(jīng)過(guò)48小時(shí)后，確認(rèn)對(duì)象面地板材料有無(wú)異常。
判定基準(zhǔn)
地板未發(fā)生卷翹、污染、黏著、按壓痕跡等異常。

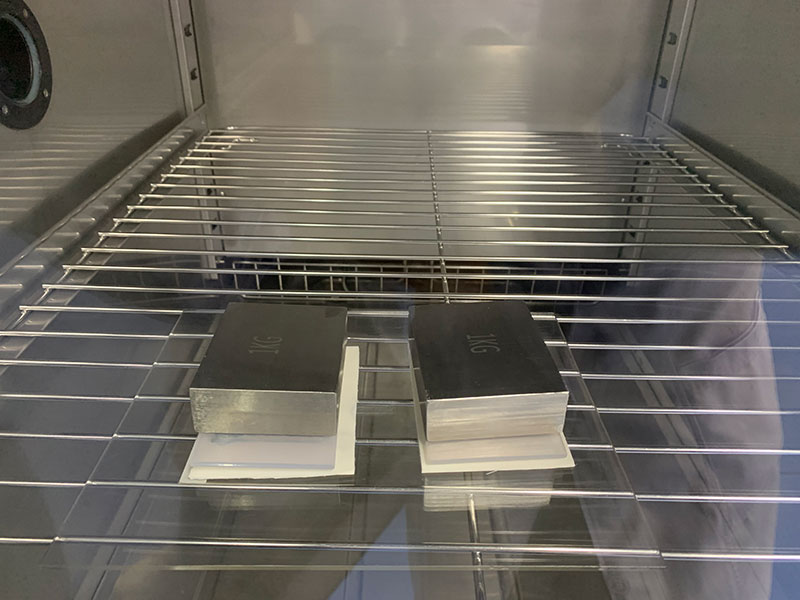

試驗(yàn)的狀態(tài)
反彈性試驗(yàn)
「目的」：
作為聚氨酯泡沫等軟質(zhì)發(fā)泡材料性能有「低反彈性」「高反彈性」等分類(lèi)。紡檢為了驗(yàn)證軟質(zhì)發(fā)泡材料的物理特性，進(jìn)行反彈性試驗(yàn)評(píng)價(jià)。
「方法」：
JIS K 6400-3
試驗(yàn)片上，將鋼球（直徑16mm、重量16.8g）從規(guī)定高度落下，測(cè)定其反彈高度。
結(jié)果計(jì)算方法
根據(jù)從3個(gè)試樣得出的3個(gè)中央值結(jié)果計(jì)算整體的中央值，就是反彈性試驗(yàn)結(jié)果。
